本产品是一款轻便、小巧的精密压力调节阀，重现性良好。
使用本产品可快速准确地进行高精度的压力调节。
阀门内部已经进行了彻底的清洁，因此这是一款最适合用于高灵敏度分析仪器和研究开发的产品。
- 具有高精度控制的特性
一次侧压力变化、二次侧负荷电阻变化，具有重现性高达±1％的高精度控制性能。 - 最适合用于面板安装
流体进出口设定在本仪器的背面，便于敷设管道。此外，本仪器轻便小巧，最适合用于面板仪表。 - 不渗液型
本产品属于不渗液型，不会有液体流出。
用途
- 用于气相色谱仪
- 用于科学仪器
- 用于气体混合装置
使用示例
标准规格
| 型号 | 6600A | 6600B | 6600AL | 6600BL |
|---|---|---|---|---|
| 一次侧最大压力 | 0.8MPa | |||
| 二次侧控制压力 | 0.01〜0.3MPa | 0.03〜0.6MPa | 0.01〜0.3MPa | 0.03〜0.6MPa |
| 最小工作压差 | 0.05MPa | |||
| 耐压力 | 0.8MPa | |||
| 重现性 | 在额定压力的±1％范围内 | |||
| 温度特性 | 在额定压力的±1％/10℃范围内 | |||
| 环境温度 | 5℃〜60℃ | |||
| 额定流量 | 参照图表 | |||
| 接口 | Rc1/4（标准）、Rc1/8 | |||
| 流体接触部分材质 | （A）铝、黄铜、NBR、POM、SUS316 （SS）SUS316、氟橡胶、氟树脂 |
|||
特殊规格
- 设定压力固定防松螺母
- 标准规格以外的接头
- OUT侧压滤机
关于购买
指定接口接头时，仅指定IN OUT接头。 仪表端口为止水栓。
OUT侧压滤机的规格比较特殊，购买前请先联系我们。
压力表口等价于OUT口。
可任意将某处设为表口或OUT口。

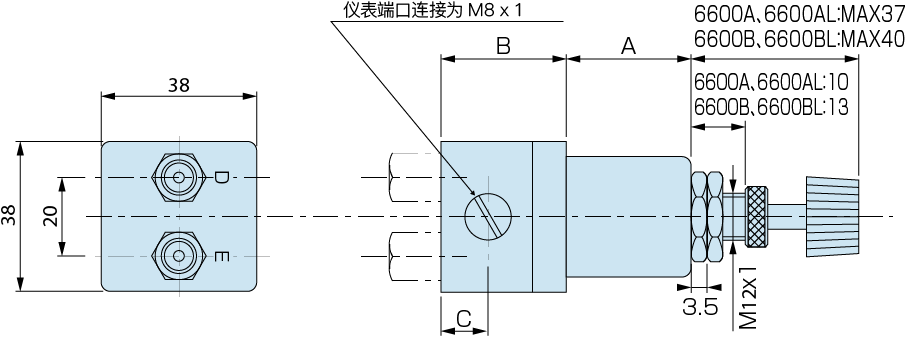

尺寸图
各部件尺寸
| 型号 | A | B | C | D | E |
|---|---|---|---|---|---|
| 6600A | 28 | 30.5 | 11 | OUT | IN |
| 6600B | 31 | 30.5 | 11 | OUT | IN |
| 6600AL | 28 | 33.5 | 14 | IN | OUT |
| 6600BL | 31 | 33.5 | 14 | IN | OUT |
产品一览
| 型号名称 | 设定压力 | 最大流量 |
|---|---|---|
| 6600A | 0.01〜0.3MPa | 10L/MIN |
| 6600B | 0.03〜0.6MPa | 10L/MIN |
| 6600AL | 0.01〜0.3MPa | 20L/MIN |
| 6600BL | 0.03〜0.6MPa | 20L/MIN |
※请注意：最大流量可能在80％〜130％范围内发生偏离。

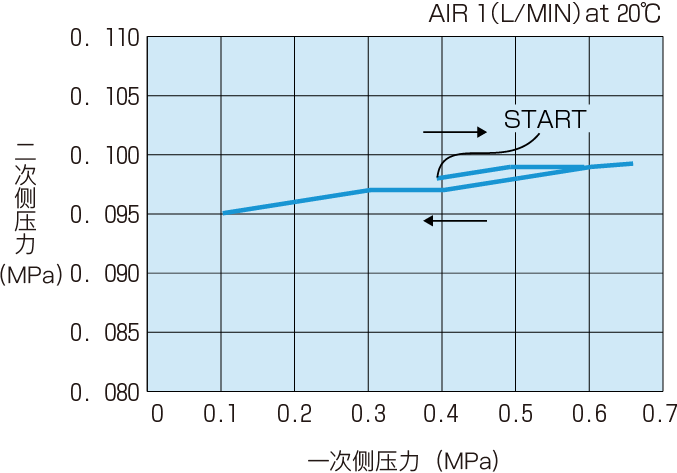

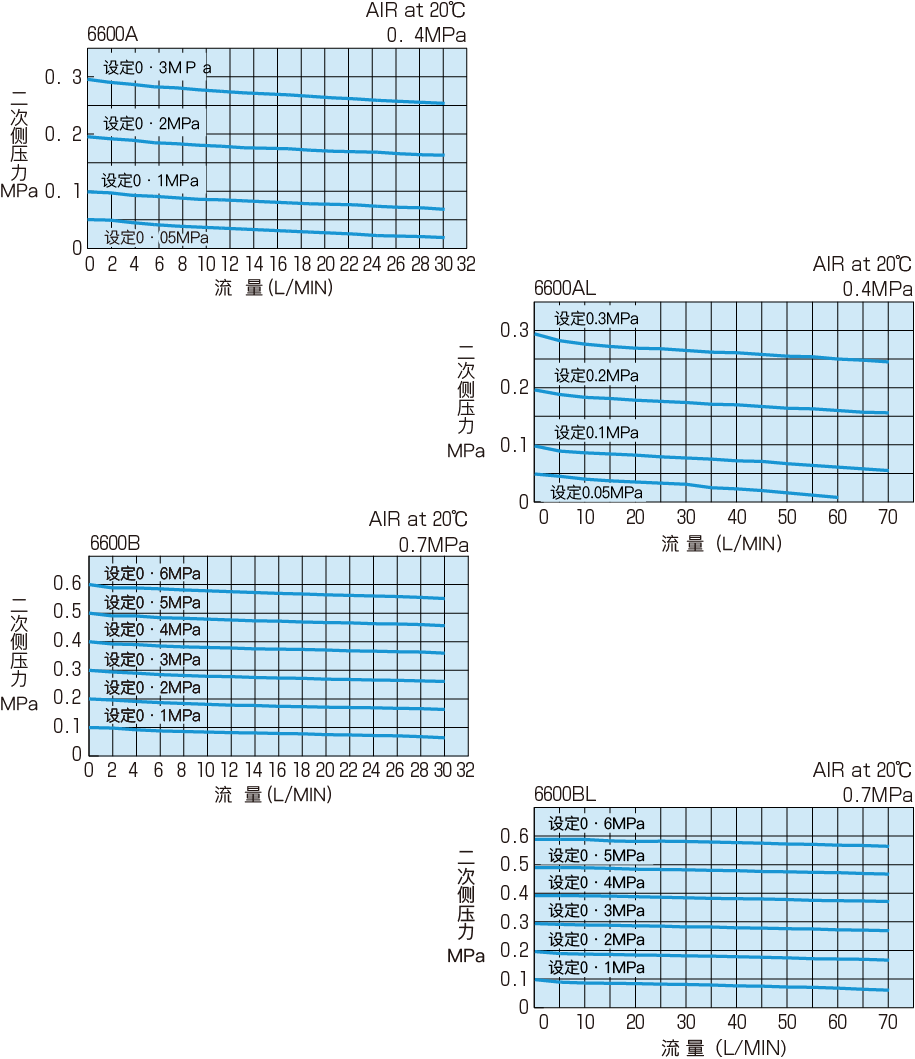

压力特性
