低压损流量计

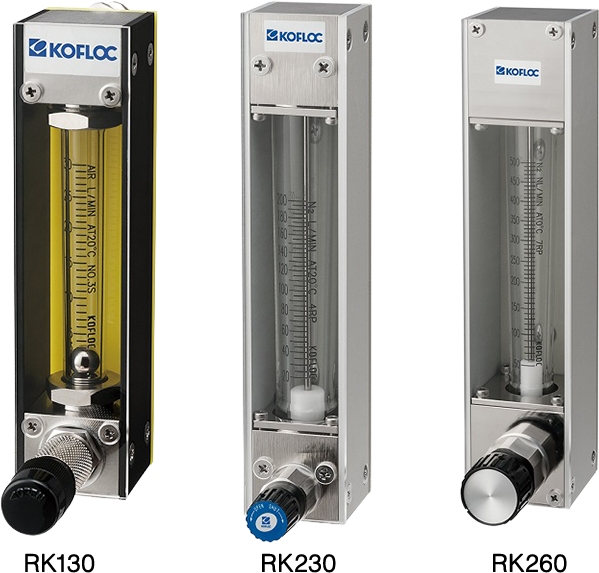

MODEL RK130/230/260 SERIES

本设备是基于RK系列(1200,2000)研发出的产品,无论是小流量还是大流量〈KOFLOC〉,在测量控制方面都取得了各种领域的成果,最适合用于燃烧气体等的低压差。

  • 低成本流量计。黄铜、SUS,2种型号可供选择
  • 低压损,可进行测量控制
  • F.S.10L/MIN~F.S.1000L/MIN的范围内都支持
  • 也可以咨询容量列表以外的气体

RK130

尺寸图

流量范围(大气压、20℃条件)

流量范围(L/MIN) 压力损失(kPa) 浮标材质
AIR O2 LNG(天然气) C3H8(丙烷)
1〜10 1〜10 1〜10 1〜10

0.6

硬玻璃
2〜20 2〜20 2〜20 2〜20 1.4
3〜30 3〜30 3〜30 2.5〜25 3.5 SUS316

注)压力损失是在接头和管道没有负载的条件下测定的结果。

标准规格

材质 B SS
主体区块 黄铜 SUS316
精度 FS±2%(测量点)
锥形管 硬玻璃
密封材料 NBR 氟橡胶
保护罩 丙烯
最高使用温度 50℃
接口 RC 1/4

RK230

尺寸图

流量范围(大气压、20℃条件)

流量范围(L/MIN) 压力损失(kPa) 浮标材质
AIR O2 LNG(天然气) C3H8(丙烷)
3〜30

3〜30

4〜40

2.5〜25

0.6

POM
(聚甲醛白)
5〜50 5〜50 8〜60 4〜40 0.7
10〜100 10〜90 20〜120 10〜80 1.5

注)压力损失是在接头和管道没有负载的条件下测定的结果。

标准规格

材质 B S
主体区块 黄铜 SUS304
精度 FS±5%(测量点)
锥形管 硬玻璃
密封材料 NBR 氟橡胶
保护罩 丙烯
最高使用温度 50℃
接口 RC 3/8

※若为上方针型,供应压力为3kPa以下,则精度影响小,因此我们按大气压刻度进行制造。

RK260

尺寸图

流量范围(大气压、20℃条件)

流量范围(L/MIN) 压力损失(kPa) 浮标材质
AIR O2 LNG(天然气) C3H8(丙烷)
1〜100 1〜100 20〜130 10〜80 0.6

POM
(聚甲醛白
20〜200 20〜190 25〜250 20〜150 1.2
50〜300 50〜300 70〜400 50〜250 2.6
100〜500 100〜450 150〜600 80〜400

5.5

80〜800 80〜750 80〜600 15 SUS304
100〜1000 100〜1000 100〜1000 80〜800 23

注)压力损失是在接头和管道没有负载的条件下测定的结果。

标准规格

材质 B S
主体区块 黄铜 SUS306
精度 FS±5%(测量点)
锥形管 硬玻璃
密封材料 NBR 氟橡胶
保护罩 丙烯
最高使用温度 50℃
接口 RC 3/4

※若为上方针型,供应压力为3kPa以下,则精度影响小,因此我们按大气压刻度进行制造。
